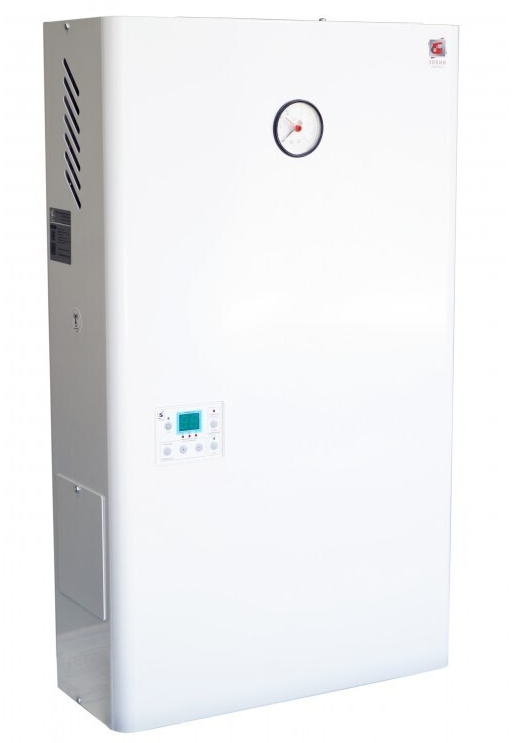

Электрический котел ЭЛВИН ЭВП-6 МОНО с электронным управлением

Электроводонагреватели ЭВП-6 ЭУТ, укомплектованные электронной системой управления, таймером с программируемым режимом работы, в том числе удаленно через встраиваемый модуль связи GSM, циркуляционным насосом, расширительным баком, группой безопасности и прочее (далее водонагреватели) предназначены для работы в составе автономных систем отопления жилых, складских, служебных, вспомогательных помещений и других зданий с принудительной (насосной) циркуляцией теплоносителя, при давлении не более 0,3 МПа (30м водяного столба) и температуре нагрева воды до 89 °С при напряжении трехфазной сети 380В. Водонагреватели могут использоваться автономно или совместно с отопительными котлами, работающими на других видах топлива.

Водонагреватели предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой с температурой окружающего воздуха от +1° С до +35° С (климатическое исполнение УХЛ4 по ГОСТ 15150).

Внимание! В качестве теплоносителя разрешается использовать низкотемпературную (незамерзающую при минус 45°С) жидкость, имеющую температуру кипения не ниже 100°С, без механических примесей и сертифицированную в качестве теплоносителя для систем отопления.

Работа электронного управляющего устройства предусмотрена по алгоритму «умного котла», когда устройство периодически определяет фазу (фазы) с наибольшим напряжения электропитания и автоматически переключается на них.

РЕКОМЕНДУЕМЫЕ ПАРАМЕТРЫ НАСОСА
Циркуляционный насос GRANDFAR 25-4-130 или аналог:

Параметры расширительного бака ARPT V 005 (5л) или аналог:

Группа безопасности Frap FR503-2 (1")

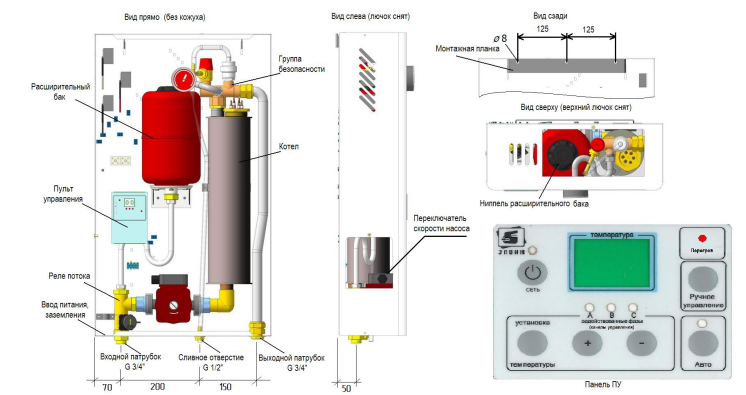

Водонагреватель состоит из корпуса, закрытого снаружи кожухом. Для доступа к внутренним частям водонагревателя надо снять кожух. Для чего открутить 4 винта с боков и используя пружинные свойства кожуха потянув одну его сторону в бок и вверх вывести из зацепления с основанием. Затем снять вторую сторону.

На корпусе водонагревателя установлен котел в виде трубы с входным и выходным патрубками. В верхней части на электрокотле смонтирована группа безопасности состоящая из манометра, автоматического воздухоотводчика и предохранительного клапана рассчитанного на давление срабатывания 3 бар (0,3 мПа). Так как при срабатывании предохранительного клапана возможен выброс теплоносителя и пара через его дренажное отверстие, поэтому необходимо к этому отверстию выполнить слив в канализацию (через свободное отверстие по середине внизу корпуса) защищающий от этих факторов.

Внутри водонагревателя установлены клеммная колодка для подключения сетевого кабеля и болт заземления. Для уплотнения питающего кабеля водонагреватель имеет уплотнительную манжету. В верх-ней части котла установлен электронагреватель в виде секции ТЭН, соединенной с электронным блоком управления. Электронный блок управления обеспечивает автоматический режим работы водонагревателя с интеллектуальной системой распределения нагрузки. В электронный блок входит пульт управления, который состоит из индикатора температуры, индикатора задействованных секций ТЭН, индикатора аварийного состояния «Перегрев», клавиши «Сеть» с индикатором, клавиши «Авто» с индикатором, клавиш «Установка температуры», «+», «-», «Ручное управление».

Клавиатура пульта выведена на лицевую панель. В блок управления водонагревателями входит термочувствительный элемент с диапазоном температуры 1-89°С, установленный на корпусе котла под термоотражающей изоляцией . Там же в верхней части находятся самовозвратный датчик аварийного отключения. Датчик включается и загорается индикатор «Перегрев», когда по каким-либо причинам не сработает штатный регулятор температуры водонагревателя и температура превысит 90°С. Если регулятор температуры не вышел из строя по причине обрыва в цепи, то после остывания водонагревателя на 6°С до 84 °С, аварийный термоограничитель снова включит водонагреватель.

При обнаружении такого режима работы водонагревателя с перегревом необходимо проверить исправность системы отопления: наличие воды, отсутствие в системе воздушных пробок и т.д.. На цифровом индикаторе высветится код ошибки и при этом будет звучать зуммер. Коммутация нагревателей осуществляется электронной схемой на базе мощных симисторов, установленных на алюминиевых радиаторах. Их надежность значительно выше ранее используемых электромагнитных пускателей и реле. Однако их надежная работа требует периодически следить за чистотой и хорошим охлаждением радиаторов.

Запрещается как-либо перекрывать вентиляционные пазы на кожухе водонагревателя и препятствовать попаданию холодного воздуха на заднюю поверхность водонагревателя и радиаторы охлаждения симисторов

Левый входной (обратный) и правый выходной (подающий) патрубки предназначены для присоединения водонагревателя в систему отопления.С левой стороны на кожухе водонагревателя находится лючок, обеспечивающий доступ к насосу для переключения его скоростей. В верхней части основания водонагревателя находится верхний лючок, обеспечивающий доступ к воздушному ниппелю расширительного бака для изменения давления в системе путем подкачивания или стравливания воздуха в расширительном баке.

Подключение осуществлять через провода сечением не менее 4мм².

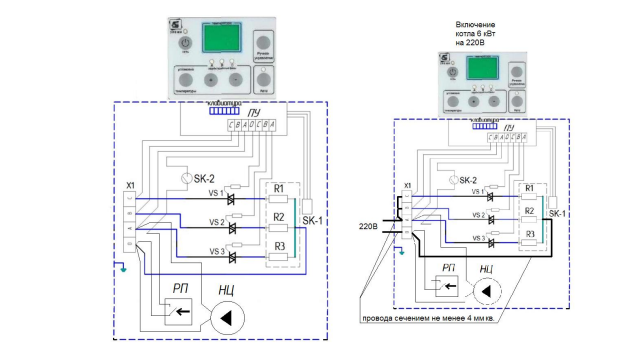

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Х 1 – клеммная колодка
НЦ – насос циркуляционный
РП – реле потока
ПУ – электронный пульт управления
VS 1-VS 3 – симисторы
SK 1 – датчик регулятора температуры
SK 2 – термоограничитель.

При подключении ЭВП-6 к однофазной сети 220В установить перемычку на колодке между клеммами А, В, С и заменить на электронагревателе нулевой провод от клеммной колодки до перемычки, обозначенный «О», на медный провод сечением не менее 4мм²

1. Электроводонагреватель –1шт.
2. Циркуляционный насос WCP 32-40G. Допускается GHN 32\60-180 – заказывается дополнительно
3. Руководство по эксплуатации – 1 шт.
4. Упаковка – 1шт.

Электроводонагреватель по типу защиты от поражения эл. током относится к классу 1 по ГОСТ Р МЭК 335-1.

Установку, подключение к электросети и обслуживание водонагревателя должен выполнять персонал, имеющий квалификационную группу по электробезопасности не ниже третьей.

Подключение к электрической сети следует производить через входной автоматический выключатель: ЭВП–6 – трехфазный на ток 16А;
При включении ЭВП - 6 на 220В – однофазный на ток 32А.

Работы по осмотру, ремонту и профилактике производить только при снятом напряжении. Корпус водонагревателя, система отопления должны быть надежно заземлены отдельным проводником, сечением не менее фазного (>2,5мм²).

ЗАПРЕЩАЕТСЯ:

1. использовать в качестве заземления металлоконструкции водопроводных, отопительных или газовых сетей;
2. установка запорной арматуры на трубопроводе, соединяющей расширительный бачок с системой отопления. Расширительный бачок должен иметь выход в атмосферу (для открытой системы отопления) или группу безопасности (для закрытой системы отопления).
3. эксплуатация с неисправным водонагревателем
4. длительное отключение (достаточное для промерзания отдельных участков) системы заполненной водой в зимний период при отрицательных температурах.

Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при присутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с прибором.

Водонагреватель должен храниться в упаковке изготовителя в закрытых помещениях при температуре от +5°С до +40°С и относительной влажности до 80%.

Водонагреватель в упаковке изготовителя может транспортироваться всеми видами крытого транспорта в соответствии с манипуляционными знаками на упаковке с исключением возможных ударов и перемещений внутри транспортного средства. Условия транспортирования в части механических факторов – по группе С ГОСТ 23216 в части воздействия климатических факторов – по группе 5 (ОЖ 4) ГОСТ 15150.

Перед отопительным сезоном проведите техническое обслуживание водонагревателя, проверьте состояние проводников, зажимов, электрооборудования. Проведите зачистку контактов. Очистите радиаторы охлаждения симисторов.

Для удаления накипи проводите чистку водонагревателя препаратом «Антинакипин» или ему подобным.

Периодически, не реже одного раза в четыре месяца, необходимо проверять состояние затяжки проводов на клеммной колодке, контактных узлах нагревателей, поверхность которых должна быть чистой и не окисленной, плотность затяжки контактных соединений должна обеспечивать отсутствие искрения и нагрева подводящих проводов.Необходимо следить за чистотой, отсутствием отложений грязи и пыли на охлаждающей поверхности радиаторов симисторов.

В случае замены блока ТЭН, необходимо предварительно отогнуть верхнюю часть основания водонагревателя по перфорированной линии гиба на 90 градусов. После замены СЭВ вернуть верхнюю часть основания на место.
