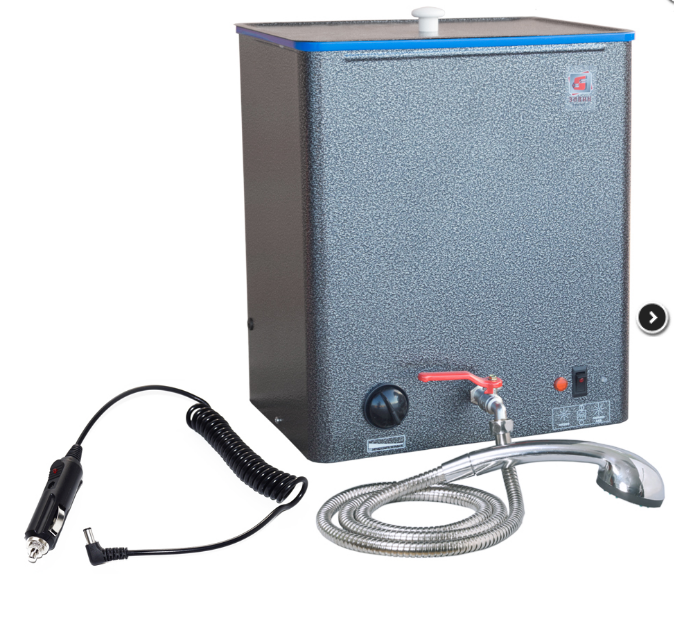

Душ дачный автономный ЭВБО-20/1.25-2

Электроводонагреватель ЭВБО-20/1,25-2 (далее «водонагреватель») предназначен для нагрева воды в бытовых и хозяйственных целях. Позволяет принимать душ.

Водонагреватель может эксплуатироваться в любых помещениях с температурой окружающего воздуха от +1°С до +40°С, вид климатического исполнения УХЛ 4 по ГОСТ 15150 – 69.

Водонагреватель рассчитан на питание от электросети переменного тока частотой 50 Гц и номинальное напряжение сети 220В. Питание душа, в целях безопасности, осуществляется от аккумуляторной батареи постоянного тока 12В или через гнездо питания - шнур питания автомобильный - прикуриватель автомобиля от АКБ автомобиля или иного источника питания 12В.

Внимание! В зависимости от заполнения емкости водой и ее начальной температуры, может изменяться время нагрева, а также температура воды. При первом включении, при малом объеме и низкой температуре воды, отключение может произойти при температуре значительно выше 40° С, но не более 60°С.

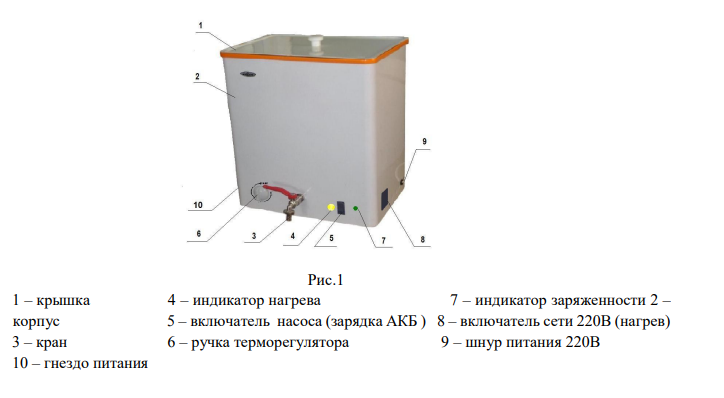

Водонагреватель состоит из внутреннего бака, в дно которого вмонтирован трубчатый электронагреватель. Выше уровня нагревателя находится заборное отверстие крана. На наружной стороне дна внутреннего бака установлен терморегулятор (6) плавной регулировки температуры, трубопроводная арматура и шланги, соединяющие бак с насосом и краном. Внутри корпуса (2) закреплен электронасос с напряжением питания 12В, аккумуляторная батарея емкостью 2,3А*час на 12В, зарядное устройство с блокировкой включения душа, гнездо питания душа от внешнего источника 12В (10) и выключатели управления.

Внутренний бак установлен в наружный корпус (2) и закрывается сверху крышкой (1).

На передней панели наружного корпуса находится индикатор включения нагрева ТЭН (4), ручка регулирования температуры нагрева воды (6), индикатор заряженности аккумуляторной батареи (7), включатель насоса душа (зарядки АКБ) (5). На боковой поверхности находится включатель сети (нагрев) (8).

Закрепить водонагреватель на стене или горизонтальной поверхности, проверив надежность крепления.

Налить во внутренний бак воду ниже верхней кромки бака на 20 мм.

Исходное состояние – включатели (5,8) в положении “ ”, ручка терморегулятора (6) в крайнем положении при вращении против часовой стрелки.

Вставить в розетку, имеющую контакт заземления, сетевой шнур.

Загорится индикатор заряженности (7) аккуммулятора. Автоматически, в зависимости от разряженности аккумуляторной батареи (разряженность батареи показывает красный цвет индикатора зарядки, зеленый цвет - ее полный заряд), начнется ее зарядка.

При вставленном в розетку сетевом шнуре и выключенном включателе насоса (5), АКБ отключена от зарядного устройства. Индикатор заряженности (7) горит зеленым цветом и говорит только о том, что на зарядное устройство подано напряжение. Для оценки заряженности и начала зарядки надо включить включатель насоса (5)

В начале эксплуатации, при первом включении, необходимо полностью зарядить аккумуляторную батарею. Время полной зарядки около 10 часов. Продолжительность работы душа без подзарядки батареи составляет не менее 100 литров

Повернуть ручку терморегулятора по часовой стрелке в положение, при котором загорится контрольная лампа включения нагревателя (4) и начнется нагрев воды.
Вращая ручку (6) регулятора, установить необходимую температуру нагрева воды. Крайние положения ручки «0» и «max» соответствуют температуре 0° и 45°С.

Если температура воды значительно ниже (на 20°С и более) требуемой температуры нагрева (например, при добавлении холодной воды в бак или продолжительном отключении/бездействии прибора), то температура ее нагрева до первого отключения ТЭН может превышать установленную регулятором температуры (6) – 45°С. Это не является неисправностью водонагревателя.

При достижении заданной температуры терморегулятор отключит нагреватель, контрольная лампа (4) при этом гаснет.

При понижении температуры воды на 6°С водонагреватель вновь включится в работу.

После окончания работы водонагревателя и полной зарядке батареи, сетевой (8) и включатель насоса (5) установить в положение “ ”, при этом все лампы, кроме индикатора зарядки (7), должны погаснуть.

Для пользования душем необходимо:

1. убрать на кране насадку и накрутить на ее место шланг с рассеивателем (лейкой) (для исполнения без отдельного вывода шланга);
2. вытащить из сетевой розетки шнур питания;
3. убедившись, что вода нагрета до желаемой температуры, открыть кран и включить включателем насос;
4. для временной остановки подачи воды или полного выключения необходимо выключить клавишу включателя насоса и если вода продолжает выливаться (шланг с лейкой душа находится ниже уровня воды в баке), закрыть кран.

Внимание! Душ начнет работать только при отсутствии питающего напряжения ~ 220В. Для этого необходимо отсоединить вилку сетевого шнура от розетки.

Перед включением душа рекомендуется лейку душа опустить ниже водонагревателя, чтобы удалить воздух из шланга и несколько раз кратковременно включить-выключить клавишей «душ» электронасос, что ускорит начало подачи воды с полным напором.

При низком уровне заряженности штатной аккумуляторной батареи и отсутствии источника питания 220В, возможна работа насоса душа от внешнего источника питания 12В. Для чего один конец шнура питания автомобильного вставить в гнездо питания (10), расположенного на корпусе водонагревателя, а другой конец установить в источник питания 12В (например, в прикуриватель автомобиля). Для работы душа, включатель насоса (зарядки АКБ) (5) должен быть включен (см. рис.1; рис.2). При подключенном внешнем источнике питания 12В и выключенном включателе насоса (5). Происходит подзарядка штатной аккумуляторной батареи.

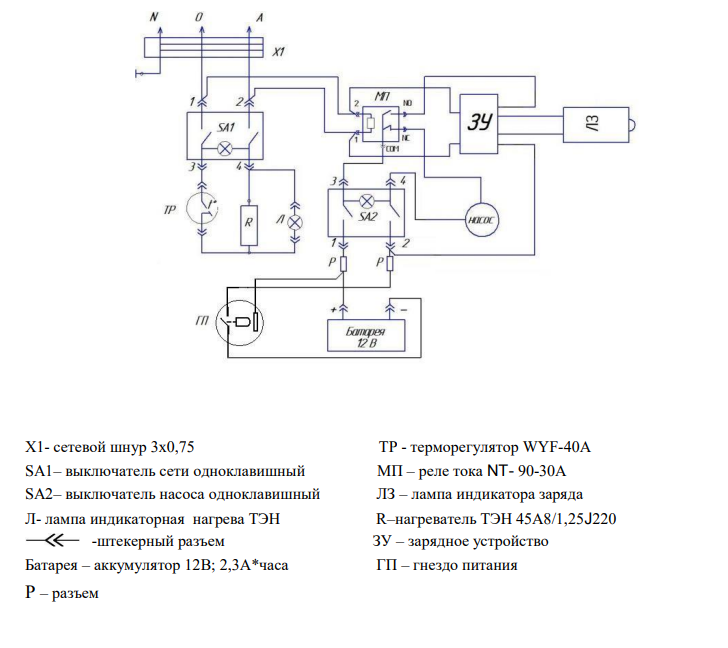

Электрическая схема принципиальная:

1. Электроводонагреватель – 1 шт.
2. Рассеиватель со шлангом (лейка) – 1 шт.
3. Паспорт – 1 шт.
4. Шнур питания автомобильный 12В – 1 шт.
5. Упаковка – 1шт.

Водонагреватель по условиям эксплуатации относится к приборам, которые должны работать без надзора. Не допускайте использование прибора детьми, немощными лицами, а также игр детей с прибором. Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность/

Водонагреватель по типу защиты от поражения эл. током относится к классу 1 по ГОСТ Р МЭК 335–1– 94 и должен быть обязательно заземлен.

Эксплуатация водонагревателя разрешается только после проверки надежности закрепления его на стене или горизонтальной поверхности и отсутствия течи воды.

Перед включением водонагревателя в сеть убедитесь в исправности шнура и вилки. Розетка должна иметь заземляющий контакт и быть заземлена.

Водонагреватель должен подключаться к электросети стационарной электропроводкой отдельной групповой линией, подключаемой через автоматический выключатель, установленный на квартирном щитке на ток 10А.

В случае выхода из строя водонагревателя или при его чистке, произвести отключение от электросети, а затем выявить и устранить неисправность.

ЗАПРЕЩАЕТСЯ:

• эксплуатировать водонагреватель без заземляющего контакта в розетке;
• держать вблизи включенного водонагревателя легковоспламеняющиеся вещества;
• включать водонагреватель в сеть без воды или при ее недостаточном количестве.

Электроводонагреватель должен храниться в закрытых помещениях при температуре окружающего воздуха от 1°С до 40°С и относительной влажности воздуха не более 80 % при 25°С.

Транспортирование электроводонагревателей в заводской упаковке может осуществляться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами, действующими на данном виде транспорта.

Во избежание растрескивания и выхода из строя внутреннего бака запрещается подвергать водонагреватель тепловым ударам:

• в процессе забора горячей воды, постоянно следите за ее уровнем, не допускайте ее понижения ниже заборного отверстия;
• доливать в малое количество горячей воды большое количество холодной воды;
• хранить водонагреватель при нулевых и отрицательных температурах воздуха.

Запрещается хранить водонагреватель при нулевых и отрицательных температурах воздуха с наличием воды в системе прибора.

Использовать водонагреватель по назначению. Нагревать только воду. Запрещается использовать его для приготовления кормов домашним животным, пищи, нагревания растворов кислот и щелочей, масел.

Не допускается накопление накипи на ТЭНе. Наличие накипи на ТЭНе ухудшает теплопередачу от ТЭНа к нагретой жидкости, приводит его к перегреву и преждевременному выходу из строя. Для продления срока службы водонагревателя, в зависимости от жесткости воды, необходимо периодически проводить удаление накипи. Для ее удаления рекомендуется применять препарат антинакипин или средства ему подобные.
