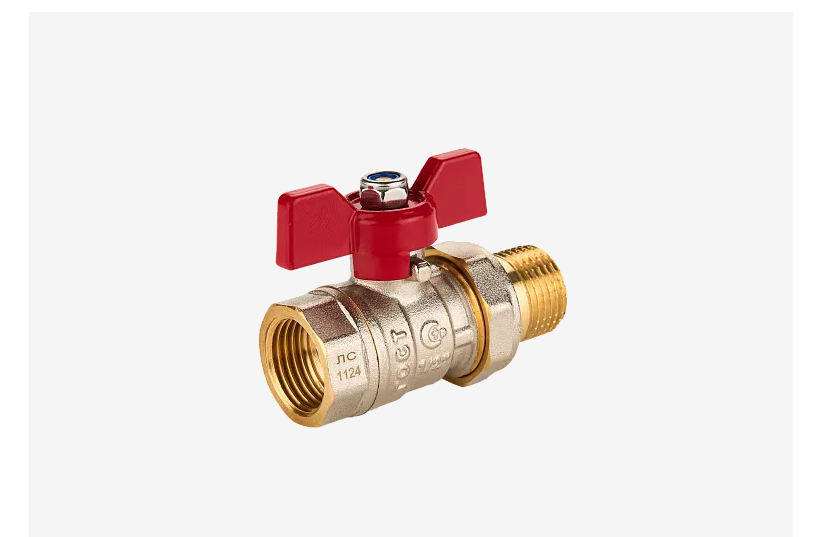

Шаровый кран латунный SANEXT применяется в качестве запорной арматуры на трубопроводах систем отопления, тепло- и холодоснабжения зданий, холодного и горячего водоснабжения, в т.ч. питьевого, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Может устанавливаться на подающем и обратном трубопроводе. Движение потока среды допускается в любом направлении.
Основной функцией Шарового крана латунного SANEXT является перекрытие потока рабочей среды. Осуществляется путем поворота запорной рукоятки на 90°.
Использование крана в качестве запорно-регулирующей арматуры недопустимо! Запрещены любые промежуточные рабочие положения, кроме «открыто» и «закрыто».
Шаровые краны латунные марки «SANEXT» отвечают требованиям ГОСТ Р 59553-2021 «Арматура трубопроводная. Краны шаровые из латуни», что подтверждено сертификатом о соответствии.
|
Присоединительный диаметры резьбы, дюйм |
1/2 |
| Номинальные диаметры (DN) | 15 мм |
| Эффективный диаметр (Dэф) | 12,5 мм |
| Пропускная способность Kvs*, м. куб. / час | 15,2 |
| Коэф местного сопротивления (КМС) | 0,26 |
| Максимальный крутящий момент, Н.м. | 30 |
| Максимальный изгибающий момент, Н.м. | 110 |
| Масса, гр | 187 |
| Назначенный ресурс, циклов | 7000 |
| Способ управления | Ручной (бабочка) |
| Направление потока рабочей среды | Проходной |
| Функциональной назначение | Запорный |
| Тип присоединения к трубопроводу | Муфта-штуцер с накидной гайкой |
| Класс по типу проточной части корпуса крана | Неполнопроходной (по ГОСТ 59553-2021) |
| Номинальное давление PN, МПа (бар или кгс/см2) | 4,0 (40) |
|
Рабочее давление, МПа (бар или кгс/см2) |
4,0 (40) |
| Пробное (испытательное) давление, МПа (бар или кгс/см2) давление (Pпр) | 6,0 (60) |
| Рабочая среда | Вода или водно-гликолевая смесь с концентрацией этилен/пропиленгликоля не более 50% |
| Температура рабочей среды | от -10 ° C до + 130 ° C |
| Температура окружающей среды | От +1 до + 60 ° C |
| Влажность окружающей среды | От 0 до 60% |
| Класс герметичности по ГОСТ 9544 | «А» |
| Назначенный срок службы | 30 лет |
| Установочное положение относительно оси | Допускается в любом положении: как горизонтальном, так и вертикальном |
| Направление подачи потока среды | Допускается в любом направлении |
| Условия хранения (параметры окружающей среды: температура t, °С и относительная влажность, %, не более) | Хранить в сухих закрытых складских помещениях с естественной вентиляцией при температуре от -50°C до +40°C и относительно влажности воздуха не более 75% при температуре +15°C и не более 98% температуре +25°C, что соответствует группе 2 (С) |
| Условия эксплуатации по ГОСТ 15150-69 | Предназначено для установки в макроклиматических районах с умеренным и холодным климатом (УХЛ) по категории размещения 1, 2, 3. |
| Размеры присоединительной резьбы | По ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» |
| Ремонтопригодность изделия | Является ремонтопригодным. |

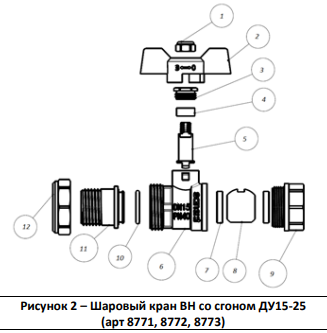

Устройство крана:
| № | Элемент/деталь | Материал | Марка материала (РФ) |
| 1 | Гайка | Сталь хромированная | Ст3сп |
| 2 | Бабочка | Алюминий / Сталь с ПВХ покрытием | АК12 / Ст3сп |
| 3 | Гайка сальникового уплотнения | Латунь | ЛС-59-2 |
| 4 | Сальник штока крана | Фторопласт | Фторопласт-4 |
| 5 | Шток крана | Латунь | ЛС-59-2 |
| 6 | Корпус крана | Латунь никелированная | ЛС-59-2 |
| 7 | Седло шарового затвора | Фторопласт | Фторопласт-4 |
| 8 | Шаровой затвор крана | Латунь хромированная | ЛС-59-2 |
| 9 | Полукорпус внутренняя резьба. | Латунь никелированная | ЛС-59-2 |
| 10 | Сальник сгона | Фторопласт | Фторопласт-4 |
| 11 | Сгон | Латунь никелированная | ЛС-59-2 |
| 12 | Гайка сгона | Латунь никелированная | ЛС-59-2 |

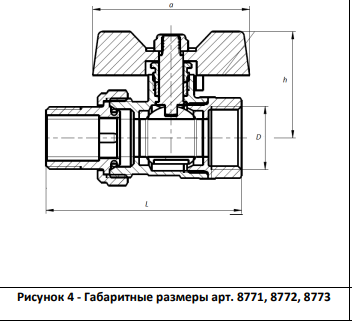

Габаритные размеры:
| a, мм | h, мм | D, мм | L, мм |
| 52 | 35 | G 1/2'' | 64,9 |
| Наименование | Кол-во |
|
Кран в сборе |
1 шт. |
| Паспорт и руководство по эксплуатации | 1 шт. |
|
Упаковка |
1 шт. |
Монтаж должен осуществляться специализированной организацией. Монтаж и демонтаж изделия происходит только рожковыми накидными ключами, все работы должны осуществляться при отсутствии давления в системе. Резьба ответных присоединении должна соответствовать ГОСТ 6357- 81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая».
В целях предотвращения повреждения изделия запрещается: использовать инструмент, оказывающий нагрузку сжатия на корпус (газовый ключ), использовать ударные нагрузки при монтаже, а также использовать увеличение рычага ключей.
Монтаж крана шарового SANEXT осуществляется с помощью пособия по монтажу SANEXT.
После испытаний крана водой запрещено хранить и использовать при отрицательной температуре.
Не допускается эксплуатация кранов с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока.
Краны шаровые SANEXT в упаковке предприятия-изготовителя допускается транспортировать на любые расстояния.
Транспортирование кранов проводят любым видом транспорта в соответствии с правилами перевозок грузов, действующих на данном виде транспорта.
Хранение кранов на открытых площадках не допускается. Изделие должно храниться в фирменной упаковке предприятия-изготовителя.
